彈簧鋼絲線材扭轉試驗機

彈簧鋼絲線材扭轉試驗機 產品詳情 詳細信息：試驗機型號：NDS測量范圍：2%-100%N.m顯示分辨率：0.001°類型：電線扭轉試驗機行程：300mm電源：220試件尺寸：1mm外形尺寸：1mm適用范圍：彈

詳細信息

品牌：	試驗機	型號：	NDS
測量范圍：	2%-100%N.m	顯示分辨率：	0.001°
類型：	電線扭轉試驗機	行程：	300mm
電源：	220	試件尺寸：	1mm
外形尺寸：	1mm	適用范圍：	彈簧鋼絲線材等扭轉
加工定制：	是

濟南生產彈簧鋼絲線材扭轉試驗機廠家

廠家咨詢熱線：0531-86113759

彈簧鋼絲線材扭轉試驗機產品簡介：

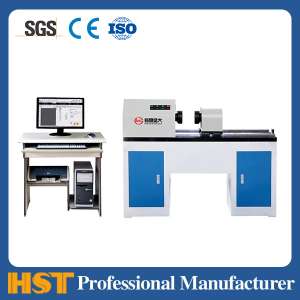

TNS系列是我公司研制的新型自動控制臥式彈簧扭轉試驗機，主要適用于扭簧、蝸卷彈簧、彈性元件和摩擦機構的扭轉角、扭轉力矩的測試。既可測量一定扭角時對應的扭矩，也可測量一定扭矩時對應的扭角。

本機符合《JB/T 9370-1999》、《JJG 269-2006》扭轉試驗機標準及彈簧制造試驗標準?？筛鶕覙藴始癐SO、JIS、ASTM、DIN等國際標準進行試驗和提供數據，是彈簧制造，低壓電器，動力機械，質檢部門、大專院校及科研實驗室等部門的理想檢測設備。

彈簧鋼絲線材扭轉試驗機產品功能：

1.機械結構

該機型為臥式結構，工作臺選用加厚鋼板，結構穩定、牢固，試驗空間的調整可通過手動調節或者電動調節。試驗空間部分加裝透明防護罩，既不影響試驗過程的觀察，又保障了操作人員的安全。

本機動力加載選用國產優質全數字交流伺服電機，具有響應快、控制精度高等特點；通過擺線減速機減速，扭矩輸出穩定，加載平穩。

2.2控制系統（RMMCU）

本機的控制單元是我公司自主研發的微操作系統，采用進口微處理器作為主控芯片，模數轉換芯片為國際知名IC廠商ADI生產的AD芯片，加上我公司成熟的控制方式，使整機的穩定性和精度處于行業水平。

顯示屏選用工業級液晶屏，具有壽命長、性能穩定、視角寬等特點。

3.彈簧鋼絲線材扭轉試驗機功能特點

3.1 可實現扭矩傳感器雙向標定，扭矩精度大大提高；

3.2實時顯示時間、扭矩、峰值、扭角

3.3 具有峰值保持：試驗扭矩從0逐漸增加，系統默認新的一次實驗開始，自動記錄此次試驗的峰值；

3.4控制方式簡單，既適合實驗室精確測量，也適合生產線批量檢測；

3.5多可設置10個測試點，試驗結果可顯示扭轉剛度；

3.6可實現定扭矩測扭角，定扭角測扭矩2種功能；

3.7系統自動判斷：設置標準值，允許誤差，系統自動判斷是否合格；

3.8自動模式下可實現預設預緊扭矩，扭角自動清零，試驗完成自動返回初始狀態；

3.9國內首創大液晶屏扭矩、扭角曲線同步顯示，可直觀扭轉簧的力學性能；

3.10具有傳感器過載保護：為保護傳感器以及機械部件的安全，當傳感器所受扭矩達到設定的扭矩上限時蜂鳴報警，如果此時正在運行，系統會自動向相反的方向運行直到扭矩在正常范圍后停止；

3.11 可存儲50組數據，可對扭矩、扭角、扭轉剛度等數據進行查詢、打??；

彈簧鋼絲線材扭轉試驗機產品參數：

主要技術參數規格（ Nqm） 10、20 50、100 200

量程 1%-100%

扭矩分辨力(Nqm) 0.001 0.01 0.1

扭矩零點相對誤差 ±0.1%

扭矩示值相對誤差 ±0.5%

扭矩示值重復性相對誤差 ±1.0%

扭角分辨力(°) 0.1

扭角示值誤差（°） ±1%

試樣高度(mm) 120

試驗空間 200

扭盤直徑(mm) 150

試驗機尺寸(mm) 510×300×480

試驗機凈重(kg) 300kg

供電電源 AC 220V±10% 50Hz

噪音 ≤50dB（A）

試驗機準確度等級 1．0級

彈簧鋼絲線材扭轉試驗機工作條件：

2.1 在室溫20℃±10℃范圍內,相對濕度≤80%;

2.2 在穩固的基礎上放置;

2.3 在周圍無振動,無腐蝕性介質和無強電磁場干擾的清潔的環境中;

2.4 電源電壓的波動范圍不應超過額定電壓的±10%。
